QUÉ ES UN RECUPERADOR DE CALOR
Un recuperador de calor es el equipo encargado de aprovechar las propiedades de temperatura del aire que se extrae de un edificio, sala, o local, para intercambiarlas con aire impulsado procedente del exterior. Dentro del recuperador hay una célula intercambiadora responsable de hacer, como su nombre indica, el intercambio de aire interior y exterior sin que se mezclen ni se pierda energía (de frío o de calor).
POR QUÉ RENOVAR EL AIRE Y RECUPERAR ENERGÍA
La renovación del aire en el interior de los edificios es fundamental para mantener el ambiente comfortable y saludable. Es necesario impulsar aire limpio del exterior y extraer o renovar el aire viciado del interior para conseguir una calidad de aire adecuada en todo espacio donde existan personas realizando alguna actividad.
Cada país dispone de unas normativas concretas que regulan cómo debe hacerse esta renovación en función del volúmen del aire y de la cantidad de gente que se encuentre, así como el tipo de actividad que se desempeña en el edificio o sala.
El problema de la renovación del aire en un edificio climatizado es la pérdida de energía. En invierno, con la calefacción se pierde aire caliente, y en verano con el aire acondicionado se pierde frío del interior que es expulsado directamente al exterior. En cambio, con un recuperador no sólo no se pierde esta energía residual sino que se aprovecha. Se hace un pretratamiento (precalentar o preenfriar) del aire exterior, y así reducimos el consumo energético de la instalación de climatización ya que la carga térmica a combatir por aire ventilado será mucho menor gracias al pretratamiento del aire.
RECUPERACIÓN DE CALOR Y EFICIENCIA
La Unión Europea establece unos requerimientos de ecodiseño (Ecodesign) para los productos relacionados con la energía en la Directiva de eficiencia energética 2012/27/UE modificando la Directiva ErP previa. Esta directiva es parte de la meta 20-20-20, establecida en el Protocolo de Kyoto, según la cual el consumo de energía debe reducirse en un 20% para el año 2020.
Los recuperadores Casals que cumplen con la normativa ErP están dotados de la máxima eficiencia exigida por el RITE (IDA 1, ODA 2). Esto conlleva la instalación de serie de filtros en la impulsión ePM1 70%+ePM1<80% y ePM1 70% en retorno, siendo éste el nivel más restrictivo del RITE (Reglamento de instalaciones térmicas en los edificios).
ELEMENTOS DE UN RECUPERADOR DE ENERGÍA
Todas las unidades de recuperación de energía se componen de 7 elementos esenciales para el cumplimiento de la normativa europea de ecodiseño ErP 2018:
1. Ventiladores para la impulsión y extracción
2. Filtros
3. Célula intercambiadora
a. Contraflujo (rendimiento hasta 95%).
b. Flujos cruzados (rendimiento hasta 75%).
c. Rotativo (rendimiento hasta 90%, con recuperación de calor sensible y latente*).
d. De celulosa (rendimiento hasta 90%)
4. Bypass parcial o total (en la aportación de aire exterior).
5. Sondas de temperatura para regular la apertura y cierre del bypass u otros elementos adicionales instalados en opción en el recuperador.
6. Presostatos diferenciales para la colmatación de filtros.
7. Control (ver tabla de controles con las respectivas funciones).
* Calor latente: recuperación de calor y frío con humedad.
1. LA CÉLULA INTERCAMBIADORA
Célula intercambiadora, intercambiador o core es el nombre que recibe la parte del recuperador encargada de recuperar el calor de la extracción de aire. En su interior hay una trama de
láminas con aperturas opuestas por donde circulan el aire de la extracción y de la impulsión y en el paso por estas láminas se producte la transmisión de calor del aire más caliente (en invierno, dentro del edificio) con el aire más frío (en invierno, aire de lexterior), sin que se mezclen.

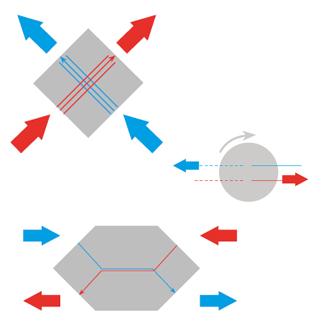

En los recuperadores Casals encontrarás los siguientes intercambiadores:
1. INTERCAMBIADOR DE FLUJOS CRUZADOS: las corrientes del aire de impulsión y extracción se cruzan en sentido perpendicular uno del otro.
2. INTERCAMBIADOR DE CONTRAFLUJO O DE FLUJOS PARALELOS: las corrientes del aire de impulsión y extracción circulan en paralelo y a contracorriente. Como la superficie y el tiempo de paso por el interior del intercambiador es mayor, se incrementa la capacidad de recuperación.
3. INTERCAMBIADOR ROTATIVO: las corrientes del aire de impulsión y extracción se intercambian el calor gracias al movimiento rotativo del intercambiador. El flujo de aire caliente cede su calor a las celdillas metálicas del intercambiador al pasar a través de ellas. Con el movimiento rotativo, el flujo de aire frío toma el calor de las mismas celdillas. Se compone de un rotor que acumula el calor, un motor eléctrico y una carcasa.
2. LOS FILTROS
2.1. Clasificación de filtros
Según establece la norma UNE-EN 13779, los distintos tipos del aire se clasifican en función de su procedencia y la función que realizan las personas en la instalación. Se entiende como aire exterior (ODA) el aire procedente del exterior que entra en el sistema sin haber sido tratado. Y se habla de aire interior (IDA) para referirse al aire tratado en el edificio o espacio a ventilar.
En función del uso del edificio o local, la categoría de calidad del aire interior (IDA) que se deberá alcanzar será, como mínimo, la siguiente:
IDA 1 (aire de óptima calidad): Hospitales, clínicas, laboratorios y guarderías.
IDA 2 ( aire de buena calidad): Oficinas, residencias (locales comunes de hoteles y similares, residencias de ancianos y de estudiantes), salas de lectura, museos, salas de tribunales, aulas de enseñanza y asimilables y piscinas.
IDA 3 (aire de calidad media): Edificios comerciales, cines, teatros, salones de actos, habitaciones de hoteles y similares, restaurantes, cafeterías, bares, salas de fiestas, gimnasios, locales para deporte (salvo piscina) y salas de ordenadores.
IDA 4 (aire de calidad baja)
No obstante, la clasificación de los filtros se realiza en función de las ODAS (calidad de aire exterior):
• ODA 1: aire puro que se ensucia sólo temporalmente (por ejemplo polen)
• ODA 2: aire con concentraciones altas de partículas y/o de gases contaminantes.
• ODA 3: aire con concentraciones muy altas de gases contaminantes (ODA 3G) y/o de partículas (ODA 3P).
En el caso de Casals, los recuperadores van equipados con filtros para cumplir con la clasificación IDA 1 / ODA 2:
• ISO ePM1 70% (Filter F7) eff. 80-90%.
• ISO ePM1 80% (Filter F9) eff. <95%.
TABLA DE EQUIVALENCIA DE FILTROS SEGÚN NORMATIVA
|
EN779
(Obsoleto)
|
ASHRAE 52.2 |
ISO ePM 1 |
ISO ePM 2.5 |
ISO ePM 10 |
ISO Coarse |
|
G3 |
MERV 5 |
- |
- |
- |
>80% |
|
G4 |
MERV 6-7 |
- |
- |
- |
>90% |
|
M5 |
MERV 8-9 |
- |
- |
50-65% |
- |
|
M6 |
MERV 10-12 |
- |
50-65% |
65-80% |
- |
|
F7 |
MERV 13 |
50-65% |
65-80% |
>80% |
- |
|
F8 |
MERV 14 |
65-80% |
>80% |
>90% |
- |
|
F9 |
MERV 15 |
>80% |
>95% |
>95% |
- |
PÉRDIDA DE CARGA EN LOS FILTROS
Cuando el aire pasa por una unidad de filtración, necesita un mínimo de presión disponible para poder pasar el caudal por sección libre del filtro. En cada caso, se indicará la curva correspondiente de la pérdida de carga del filtro, un factor relevante a tener en cuenta en la selección del caudal y presión disponibles del recuperador.
ETAPAS DE FILTRACIÓN
Los recuperadores pueden albergar hasta dos etapas de filtración en impulsión y una en retorno con el objetivo de obtener una calidad de aire interior óptima. Todos los recuperadores Casals cumplen con esta característica.
OBLIGACIÓN DE VENTILAR Y RECUPERAR EN EL RITE
Los filtros previstos en la unidad de tratamiento del aire serán las más exigentes previstas en el RITE IDA 1. Según la normativa española del RITE, se puede seleccionar el recuperador según su caudal y filtración acorde con la tabla siguient (1.4.2.5 IDA1):
|
Calidad aire exterior |
Calidad aire interior |
|
IDA 1 |
IDA 2 |
IDA 3 |
IDA 4 |
|
ODA 1 |
F9 |
F8 |
F7 |
F5 |
|
ODA 2 |
F7+F9 |
F8 |
F7 |
F5+F6 |
|
ODA 3 |
F7+GF(*)+F9 |
F7+GF(*)+F9 |
F5+F7 |
F5+F6 |
Recuperadores de calor residenciales y recuperadores de calor comerciales
Los recuperadores de calor son la solución más eficiente para la renovación de aire en viviendas, espacios públicos, oficinas y zonas comerciales o de terciario (restaurantes, bibliotecas, bancos, salas de espera, gimnasios, aulas, etc.).
En función del espacio al que van destinados y los metros cuadrados de superficie, así como las renovaciones por hora necesarias, optaremos por un recuperador de energía que ofrezca menor o mayor caudal, pero también con un tipo u otro de filtración según sea la aplicación.
Por lo general, en una vivienda se instalarán recuperadores de calor residenciales, que a menudo también pueden ser útiles en pequeños espacios comerciales. En el caso de Casals contamos con recuperadores de energía residenciales para dar servicio a espacios desde los 20m² hasta los 240m².
Los recuperadores de calor comerciales se utilizan en áreas mucho más grandes y concurridas que una vivienda, por lo general espacios públicos como pueden ser tiendas, bloques de pisos, escuelas, hospitales y restaurantes. En Casals tenemos recuperadores de calor comerciales con caudales máximos de hasta 13.000m³/h.
