Formas constructivas de los ventiladores centrífugos a transmisión por correas:

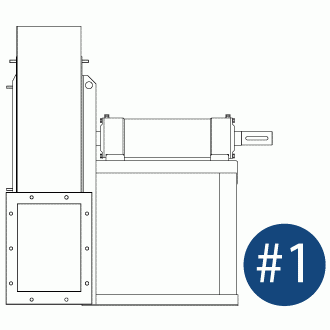

SISTEMA 1
• Ventilador a eje libre sin bancada
Rotor ensamblado sobre el eje de la transmisión. Los soportes del eje de transmisión están montados sobre una base.

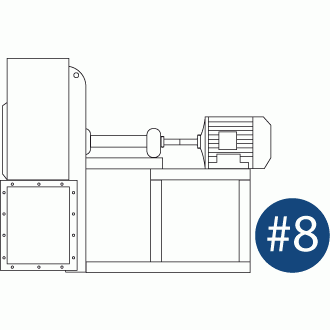

SISTEMA 8
• Acoplamiento axial eje-motor con junta elástica
Rotor ensamblado sobre el eje de la transmisión. Los soportes de del eje de transmisión están montados sobre una base.
La turbina está acoplada al motor mediante una junta elástica.

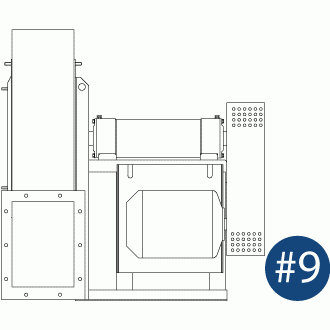

SISTEMA 9
• Ventilador a transmisión con mochila
Rotor ensamblado sobre el eje de la transmisión. Los soportes de del eje de transmisión están montados sobre una base.
Transmisión mediante correas y poleas. Motor soportado en el lateral de la base.

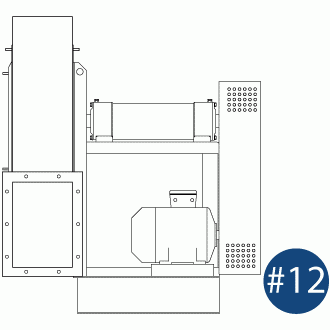

SISTEMA 12
• Ventilador a transmisión con bancada
Rotor ensamblado sobre el eje de la transmisión. Los soportes de del eje de transmisión están montados sobre una base.
Transmisión mediante correas y poleas. Motor montado sobre la bancada.
