Renovación de aire en locales típicos

Todos los locales o edificios necesitan una ventilación acorde con la actividad que se desarrolla en ellos. Existe un cálculo básico para ello y ventiladores Casals para hacerlo efectivo.

¿Cómo calcular las renovaciones por hora que necesita un local típico? Deben tenerse en cuenta el uso que se hace del local, la alteración que sufre el aire y el calor que se despide (sobretodo en actividades industriales).

En este documento podrás saber cómo calcular el caudal de aire para la correcta renovación en una granja de estabulación de gallinas, de cerdos, de conejos, etc. para cada tipo de animal existen unas condiciones que deben respetarse para su bienestar.

Renovación de aire en granjas, establos, gimnasios, cocinas, lavaderos, bibliotecas, tintorerías, vestuarios, piscinas etc. Ningún espacio donde se realice alguna actividad está exempto de ventilación puesto que se concentra el aire contaminado e incluso gases que pueden ser perjudiciales.

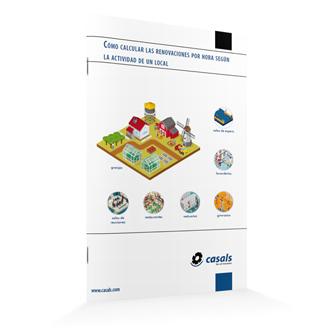

Descargar documento para el cálculo de renovaciones por hora en locales y edificios típicos, principalmente granjas de estabulación

DETERMINACIÓN DEL CAUDAL

En el momento que debemos escoger un ventilador para la renovación del aire de un local, se deberán tener en cuenta varios factores:

El caudal o volumen de aire necesario para ventilar el espacio, que se mide en m³/h.
La presión necesaria para vencer la resistencia que ofrece la instalación, que se mide en mmca.

Para ventilar o renovar un local, deberemos aportar aire por un lado y extraerlo por otro. Esta aportación de aire dependerá de la actividad o uso que se hace de local, las alteraciones que sufre el aire y el calor que se despide según la actividad (principalmente en el sector industrial).

RENOVACIONES POR HORA (DIN 1946)

En función de los factores que afectan la aportación de aire, se podrá determinar el número de renovaciones por hora que requiere un local

determinado. Es lo denominado R/H (número de renovaciones precisas por hora).

La norma DIN 1946 indica el número aconsejable de renovaciones en locales tipo como se describe a continuación:

TIPO DE LOCAL	RENOVACIONES DE AIRE POR HORA
Inodoro terciario	8-15
Bibliotecas	4-5
Oficinas	4-8
Garages	5 aprox.
Restaurantes	8-12
Casinos	8-12
Auditorios	6-8
Teatros y cines	5-8
Aulas	5-7
Salas de conferencias	6-8
Cocinas profesionales	15-30
Piscinas	3-4
Despachos de reuniones	6-8
Cámaras blindadas	3-6
Vestuarios	6-8
Gimnasios	4-6
Tiendas	4-8
Salas de reuniones	5-10
Salas de espera	4-6
Lavanderías	10-20
Habitaciones hotel	3-8
Discotecas	10-12
Inodoro residencial	4-5
Cuartos de baño	5-7
Duchas	15-25
Armarios roperos	4-6
Cocinas residenciales	10-15
Habitaciones residenciales	3-8
Inodoro industrial	8-15
Locales acumuladores	5-10
Locales de decapado	5-15
Tintorerías	5-15
Cabinas de pintura	25-50
Fundiciones	8-15
Remojos	≤ 80
Cocinas industriales	15-30
Laboratorios	8-15
Locales de aerógrafos	10-20
Salas de fotocopias	10-15
Salas de máquinas	10-40
Talleres de montaje	4-8
Laminadores	8-12
Talleres de soldadura	20-30
Talleres de alteración pronunciada del aire	10-20
Talleres de poca alteración del aire	3-6

VENTILACIÓN EN GRANJAS DE ESTABULACIÓN

La actividad que se desarrolla en los locales se complica cuando incluye a los animales. Buscando su bienestar, la ventilación debe ser adecuada al tipo de animal que se encuentre en granjas, principalmente si éstas son en régimen de estabulación cerrada. Los animales son sensibles a la temperatura (tanto frío como calor) pero también a las corrientes de aire y a la humedad del ambiente.

La ventilación deberá procurar un ambiente adecuado para el bienestar y desarrollo de los animales que se encuentren en la granja. La siguiente tabla muestra los valores que deben tenerse en cuenta pra el cálculo adecuado de la ventilación en cada caso:

Animales	Edad o Peso Kg	Temperatura ºC	Humedad %	Caudal de aire necesario m3/h		Velocidad del aire a nivel de los animales. Máx admisibles m/s
Animales	Edad o Peso Kg	Temperatura ºC	Humedad %	Invierno	Verano
Gallinas para la puesta	1 - 1,5 Kg	18 - 23ºC	70-60	0,3 - 0,5	8 - 10	0,3 - 0,5
	1,5 - 2 Kg	17 - 20ºC		0,3 - 1	9 - 12	0,4 - 0,6
	2 - 3 Kg	15 - 18ºC		0,5 - 2	12 - 15	0,5 - 0,75

Gallinas ponedoras	-	21ºC	65 - 60	0,5 - 2	10 - 15	0,5 - 0,75

Verracos	-	11 - 13ºC	85 - 55	36	360	0,4 - 4,5

Terneros	3 semanas	20 - 27ºC	75 - 65	5 - 10	50	0,5 - 0,75
Terneros	3 semanas	17 - 23ºC	80 - 70	10 - 25	100	0,5 - 0,75

Bobino de engorde	-	10 - 16ºC	80 - 70	15 - 50	150	0,75 - 1

Vacas	-	10 - 16ºC	80 - 70	40 - 60	175 - 200	1,5 - 2

Engorde avícola	1 día	35ºC	80 - 70	0,1 - 0,2	1 - 3	0,2
	2 días	31ºC	75 - 65	0,1 - 0,2	1 - 3	0,2
	2 - 3 semanas	27ºC	75 - 65	0,2 - 0,3	5 - 8	0,3
	3 - 4 semanas	22ºC	75 - 65			0,3
	4 - 7 semanas	18 - 22ºC	75 - 65			0,3
	Más de 7 semanas	15 - 19ºC	70 - 60	0,3 - 0,5		0,3 - 0,5

Cerdos lechones	5 Kg	23 - 25ºC	85 - 55	4	8	0,2 - 0,5
	10 Kg	23 - 24ºC		5	16	0,2 - 0,8
	15 Kg	22 - 24ºC		6	24	0,2 - 1
	20 Kg	22 -23ºC		7	32	0,2 -1,5
	25 Kg	22 -23ºC		8	40	0,2 - 1,5

Cerdos de engorde	25 Kg	22 -23ºC	85 - 55	4	30	0,2 - 1,5
	30 Kg	21 - 23ºC		5	36	0,2 - 1,5
	40 Kg	21 - 22ºC		6	48	0,2 - 2
	50 Kg	20 - 21ºC		7	60	0,3 - 2,5
	60 Kg	19 - 21ºC		9	72	0,3 - 3
	70 Kg	18 - 20ºC		10	84	0,3 - 3
	80 Kg	18 - 19ºC		11	96	0,4 - 3,5
	90 Kg	17 - 18ºC		13	108	0,4 - 4
	100 Kg	16 - 18ºC		14	120	0,4 - 4

Cerdas	Recría	15 - 17ºC	85 - 55	17	180	0,4 - 4
	Por cubrir	10 - 13ºC		23	240	0,4 - 4,5
	Gestantes	12 - 15ºC		25	250	0,3 - 2

Cerda con camada	Camada de 10 lechones	12 - 15ºC	85 - 55	28	375	0,2 - 1

Corderos de engorde	20 - 25Kg	15 - 20ºC	80 - 70	10 - 15	90 - 100	0,5 - 0,75

Conejos reproductores	3 - 4Kg	12 - 14ºC	60 - 50	1 - 1,5	20 - 25	0,3 - 0,5

Conejos de engorde	1 - 2Kg	15 - 18ºC	60 - 50	0,3 - 0,5	8 - 10	0,2 - 0,4
