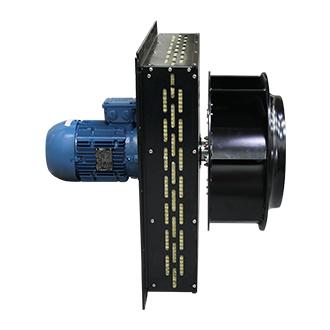

CLIBOS, ventilador centrífugo a reacción tipo plug fan, de acoplamiento directo para la recirculación de gases calientes. Disponible a 50 y 60Hz.
|
|
50 Hz |
60 Hz |
|
|
CLIBOS |
|
Ø |
451- 804 |
451- 801 |
|
Q. máx |
50.190 m3/h |
17,560 CFM |
|
Pa |
1670 |
1430 |
Instalación tipo plug fan para la recirculación de gases en:
-
Hornos
-
Calderas
-
Cabinas de pintura
-
Secaderos de hojas de tabaco, cebada, cerámica, vidrio, madera
-
Cámaras térmicas aisladas sometidas a un control de temperatura
-
Quemadores e incineradoras
-
Hornos de fusión
CARACTERÍSTICAS CONSTRUCTIVAS
-
Ventilador centrífugo de media presión de acoplamiento directo tipo plug fan.
-
Cajón aislado fabricado en acero laminado al carbono, protegido contra la corrosión mediante recubrimiento de pintura acabado C3.
-
Aislamiento térmico con lana de roca de alta densidad, 90Kg/m3, espesor 50 mm.
-
Turbina autolimpiante y rodete reforzado de álabes hacia atrás (a reacción) de alto rendimiento fabricado en acero laminado al carbono equilibrado dinámicamente para minimizar el ruido y las vibraciones. Pintura anticalórica de color negro.
-
Motor IE3 para funcionamiento en continuo (S1). Motor IEC asíncrono normalizado de jaula de ardilla con protección IP-55 y aislamiento eléctrico clase F. Voltajes estándar 230/400V 50 y 60Hz para motores trifásicos hasta 4kW y 400/690V 50 y 60Hz para potencias superiores.
-
Motor con brida (B5).
-
Rodete de refrigeración integrado.
-
Temperatura máxima de trabajo en continuo: ambiente (motor): 60ºC.
-
Apto para trasegar gases desde -40ºC hasta 250ºC en continuo.
