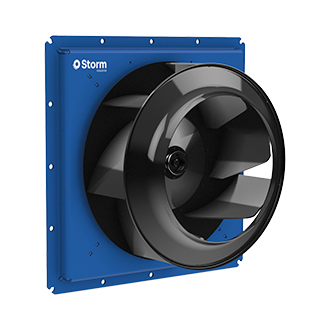

CIKSTORM, Plug fan centrífugo a reacción para aplicaciones industriales. Disponible a 50 y 60Hz.
|
|
50 Hz |
60 Hz |
|
|
CIKSTORM |
|
Ø |
451-804 |
451-801 |
|
Q. máx |
50.190 m3/h |
18,450 CFM |
|
Pa |
1660 |
1430 |
Instalación tipo plug fan para la recirculación de gases en:
-
Integrado en Maquinaria
-
Cabinas de pintura
-
Secaderos de hojas de tabaco, cebada, cerámica, vidrio, madera…
-
Control de olores en industria
-
Control de polución interior/exterior
-
Impulsión y renovación de aire limpio
-
Grandes edificios
-
Centros comerciales
-
Fábricas / Naves industriales
-
Almacenes
-
Fabricación y tratamiento de productos químicos.
CARACTERÍSTICAS CONSTRUCTIVAS
-
Ventilador centrífugo de media presión de acoplamiento directo tipo plug fan.
-
Marco soporte fabricado en acero laminado al carbono, protegida contra la corrosión mediante recubrimiento de pintura acabado C3.
-
Turbina autolimpiante y rodete reforzado de álabes hacia atrás (a reacción) de alto rendimiento fabricado en acero laminado al carbono equilibrado dinámicamente para minimizar el ruido y las vibraciones. Pintura C3 de color negro.
-
Motor IE3 para funcionamiento en continuo (S1). Motor IEC asíncrono normalizado de jaula de ardilla con protección IP-55 y aislamiento eléctrico clase F. Voltajes estándar 230/400V 50 y 60Hz para motores trifásicos hasta 4kW y 400/690V 50 y 60Hz para potencias superiores.
-
Motor con brida (B5) y eje estanco.
-
Temperatura máxima de trabajo en continuo: ambiente (motor): 60ºC.
-
Apto para trasegar gases desde -40ºC hasta 120ºC en continuo.
